製品紹介

アウトボード(船外機)
専用手動油圧操舵システム
MHS-32VX/36VX

アウトボード(船外機)専用手動油圧操舵システム MHS-32VX/36VX製品群

適用艇体

  • アウトボードアウトボード
  • ヘルムポンプ

    軽量・コンパクトで取付パネル面からの突出も最小限に設計されている為にキャビンをより広く有効に活用することができます。吐出量の種類も豊富に準備されておりステアリングシリンダーとの組合せで様々なアウトボード艇にご採用頂けます。

  • ステアリングシリンダー

    世界のアウトボード市場の主流が2ストロークから4ストロークへと移行する中、アウトボードと共に進化し続けるフロントマウントタイプのステアリングシリンダーです。 強靭/高剛性を堅持しながらもアウトボードのアウトラインに溶け込むような流麗なデザインとの両立もこだわりのひとつです。

  • システム

    据付に必要なヘルムポンプ/シリンダー/ステアリング/配管材etcは梱包ケースにすべて収納されています。エアー抜き作業もヘルムポンプポート部の多機能ストップ弁を使うことによりスピーディーにできます。また配管用高圧ホースも艇体に合わせてカットしてホース金具を差し込むだけの簡単作業です。さらにシリンダー側にはステンレス製金具の採用で耐蝕性にも配慮しています。

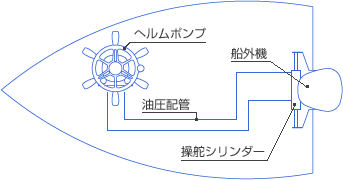

システム図

システム図

システム一覧

システム型式 発生トルク
(N-m)
ステアリング
回転数 (回)
ヘルムポンプ シリンダー 配管径
MHS-30VXII 618 6.8 HM50 30VXII 1/4
MHS-32VX 659 6.9 HM50B
or
HM50P
32VX 3/8
MHS-32VH 659 6.9 32VH 3/8
MHS-36VX 1043 7.3 36VX 3/8
